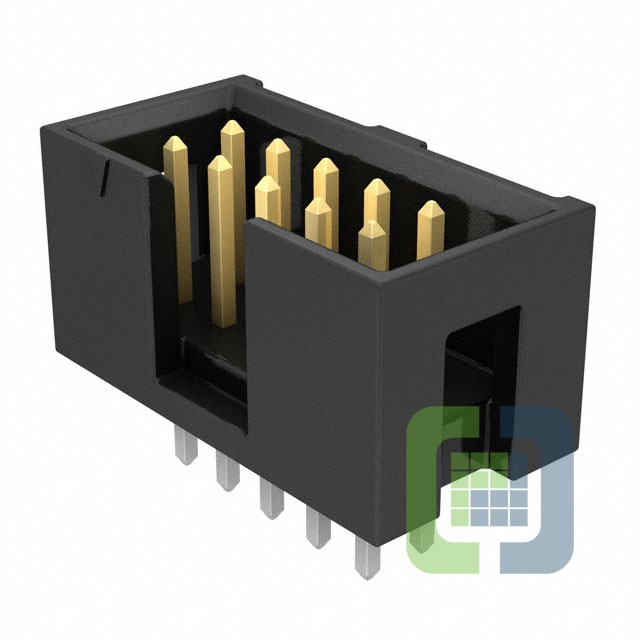

TST-105-02-L-D

Samtec, Inc.
In Stock: 235

Can ship immediately

Pricing:
  • 1$2.45
  • 10$2.22502
  • 100$1.90711
  • 500$1.58927
  • 1,000$1.36222
  • 5,000$1.20784

Quote It

Technical Details

  • Series:Flex Stack, TST
  • Package:Bulk
  • Part Status:Active
  • Connector Type:Header
  • Contact Type:Male Pin
  • Pitch - Mating:0.100" (2.54mm)
  • Number of Positions:10
  • Number of Rows:2
  • Row Spacing - Mating:0.100" (2.54mm)
  • Number of Positions Loaded:All
  • Style:Board to Cable/Wire
  • Shrouding:Shrouded - 4 Wall
  • Mounting Type:Through Hole
  • Termination:Solder
  • Fastening Type:Push-Pull
  • Contact Length - Mating:0.250" (6.35mm)



  • Contact Length - Post:0.165" (4.19mm)
  • Overall Contact Length:0.530" (13.46mm)
  • Insulation Height:0.350" (8.89mm)
  • Contact Shape:Square
  • Contact Finish - Mating:Gold
  • Contact Finish Thickness - Mating:10.0µin (0.25µm)
  • Contact Finish - Post:Tin
  • Contact Material:Phosphor Bronze
  • Insulation Material:Polybutylene Terephthalate (PBT), Glass Filled
  • Features:Keying Slot
  • Operating Temperature:-55°C ~ 125°C
  • Ingress Protection:-
  • Material Flammability Rating:UL94 V-0
  • Insulation Color:Black
  • Current Rating (Amps):3.4A per Contact
  • Voltage Rating:-
