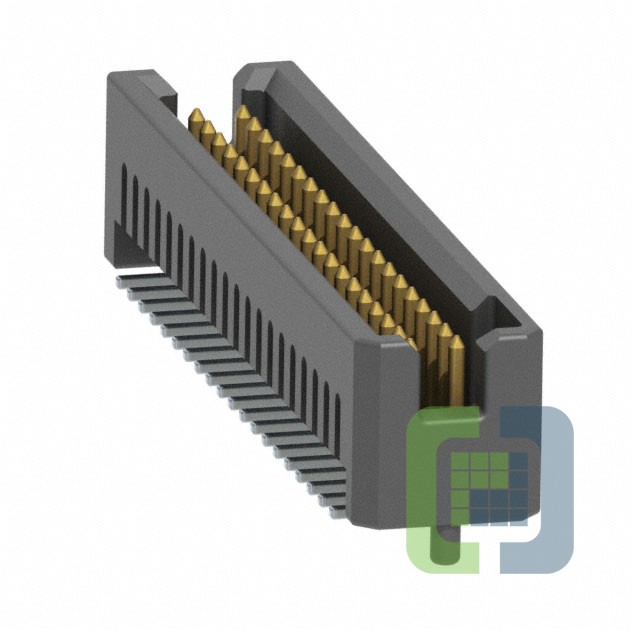

TFM-120-02-F-D-A-K

Samtec, Inc.
In Stock: 193

Can ship immediately

Pricing:
  • 1$8.07

Quote It

Technical Details

  • Series:Tiger Eye™ TFM
  • Package:Bulk
  • Part Status:Active
  • Connector Type:Header
  • Contact Type:Male Pin
  • Pitch - Mating:0.050" (1.27mm)
  • Number of Positions:40
  • Number of Rows:2
  • Row Spacing - Mating:0.050" (1.27mm)
  • Number of Positions Loaded:All
  • Style:Board to Board or Cable
  • Shrouding:Shrouded - 4 Wall
  • Mounting Type:Surface Mount
  • Termination:Solder
  • Fastening Type:Push-Pull
  • Contact Length - Mating:0.131" (3.33mm)



  • Contact Length - Post:-
  • Overall Contact Length:-
  • Insulation Height:0.220" (5.60mm)
  • Contact Shape:Square
  • Contact Finish - Mating:Gold
  • Contact Finish Thickness - Mating:3.00µin (0.076µm)
  • Contact Finish - Post:Tin
  • Contact Material:Phosphor Bronze
  • Insulation Material:Liquid Crystal Polymer (LCP)
  • Features:Board Guide, Pick and Place
  • Operating Temperature:-55°C ~ 125°C
  • Ingress Protection:-
  • Material Flammability Rating:UL94 V-0
  • Insulation Color:Black
  • Current Rating (Amps):2.9A per Contact
  • Voltage Rating:275VAC

Related Products


TFM-110-22-S-D-A-K

CONN HEADER SMD 20POS 1.27MM

TFM-110-22-S-D-A-K Datasheet
  • 1: $8.07000

TFM-110-22-S-D-K

CONN HEADER SMD 20POS 1.27MM

  • 1: $8.07000

TFM-110-22-SM-D-K

CONN HEADER SMD 20POS 1.27MM

  • 1: $8.07000

TFM-115-31-L-D-LC

CONN HEADER VERT 30POS 1.27MM

  • 1: $8.05000

TMM-124-03-T-Q

2MM TERMINAL STRIP

TMM-124-03-T-Q Datasheet
  • 1: $6.40000

TMM-126-05-L-D-SM

2MM TERMINAL STRIP

TMM-126-05-L-D-SM Datasheet
  • 1: $8.48000

TMM-119-05-G-D-SM-A

2MM TERMINAL STRIP

TMM-119-05-G-D-SM-A Datasheet
  • 1: $8.39000

TMM-122-06-L-D-SM-A

2MM TERMINAL STRIP

TMM-122-06-L-D-SM-A Datasheet
  • 1: $8.41000

TMM-122-06-LM-D-SM-A
  • 1: $8.41000

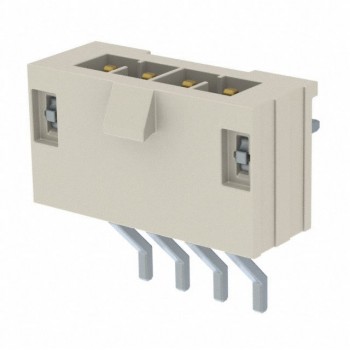

IPL1-104-02-S-SH-K
